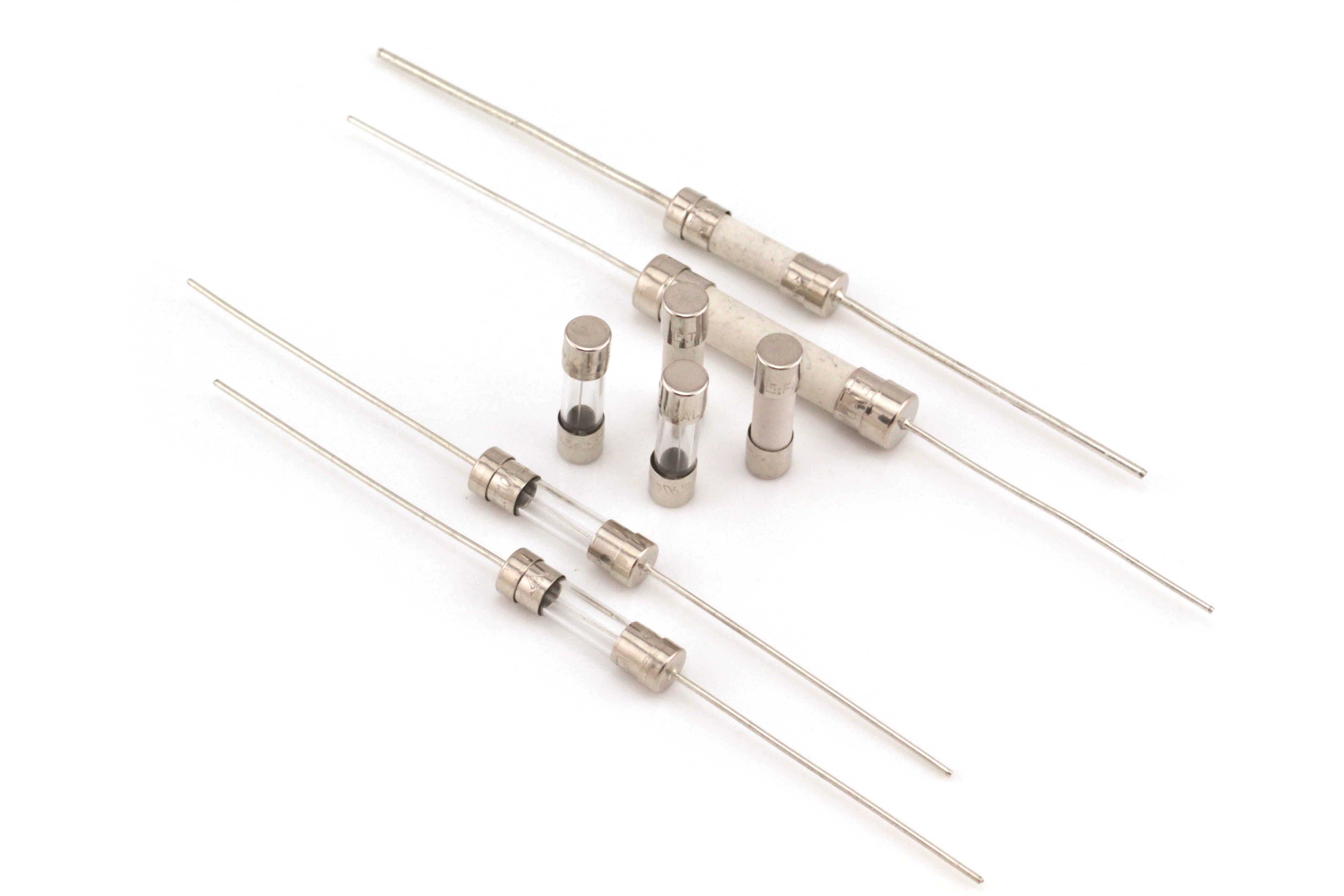

JFC5F-500V高壓陶瓷管保險絲屬快速熔斷型保險管，額定電壓為500V的高電壓，此係列由0.1A~20A的大範圍電流，高分段能力10KA@125V AC(200mA ~10A)、35A@250V AC(200mA ~1A)、100A@250V AC(1.25A ~3.5A)、200A@250V AC(4A ~30A)、1KA@500V AC(4A ~30A)。JFC5F-500V高壓快斷型陶瓷管保險絲的尺寸為21.5*5.6（帶引）、20*5.2（不帶引線）。此係列的產品材料構成如下，銅帽由黃銅鍍鎳製成，陶瓷管，熔絲由合金製成，防爆砂由石英砂製成，而引線由鍍錫銅線製成。



    JDT/必威betway网址JFC5F-500V高壓快斷型陶瓷管保險絲的特性有：引腳拉力強度為5 N 10±1 秒；引腳推力強度為2N10±1 秒；焊接方式可用波峰焊或者洛鐵焊，波峰焊溫度為260℃，≤3S；烙鐵焊溫度為350±10℃，≤3S；此產品的耐焊接熱性能為：用波峰焊時，溫度為260℃，耐焊時間為10S，而用烙鐵焊時，耐焊溫度為350±10℃，耐焊時間為5S。



    JDT/必威betway网址JFC5F-500V高壓快斷型陶瓷管保險絲均在25±5℃的環境溫度下測試，其負載能力為當保險絲通過 100%的額定電流時，在 4 小時內不應熔斷。保險絲承受分斷能力為500 安培使用 500 伏交流電源(5.500 對應額定電流 In 範圍 200mA~20A)。溫度上升試驗結果為通 1.0 倍額定電流，當溫度穩定時（5 分鍾測量 4 次，且每次測量值與平均值相差不超過 2℃）。測得熔斷體任何部位的溫升不得超過 75℃，周圍環境溫度為 25±5℃。



    JDT/必威betway网址JFC5F-500V高壓快斷型陶瓷管保險絲熔斷時限為：當電流達到額定電流是，熔斷時間大於4小時，當電流為135%的額定電流時，熔斷時間小於一小時，而當電流為200% 的額定電流是，熔斷時間小於5秒。



    此係列的產品使用溫度範圍為-55℃~+125℃，使用溫度範圍廣；保存條件為濕度：相對濕度≦75%平均可以存放 3 年，可長時間保存；若操作環境溫度超出 25±5℃範圍，在選用保險絲規格時，需考慮操作環境溫度對保險絲的影響。

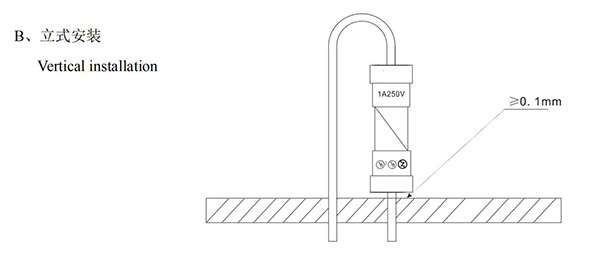

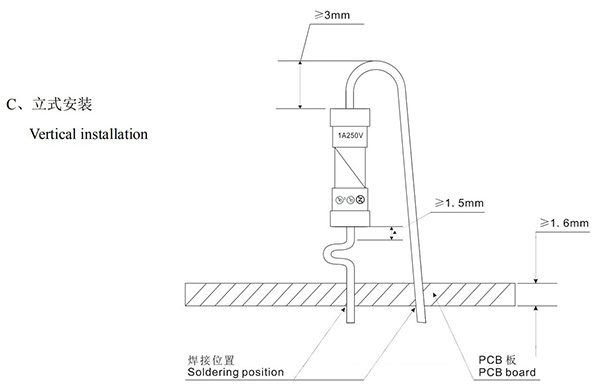

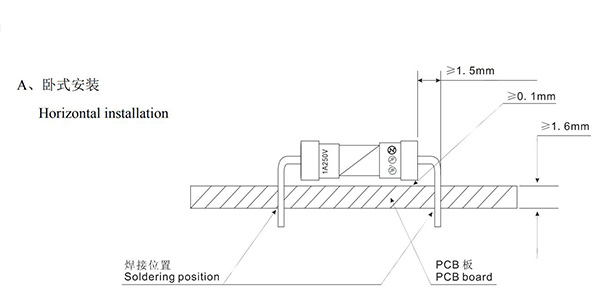

    此係列的陶瓷管安裝凡事有三種，一種是臥式安裝，另外兩種是立式安裝，立式安裝有兩種安裝方式，詳細如下圖所示：



    JDT/必威betway网址JFC5F-500V高壓快斷型陶瓷管保險絲適用於各類電子設備電路的過流保護作用, 廣泛應用於照明設備、電源設備以及適配器等領域。其包裝方式為每膠袋 250 個保險絲，每盒 10 膠袋 1 個內盒，每 4 個內盒 1 個外箱。需要了解詳細的型號信息，可在直接谘詢在線工程師，他們會為您答疑解惑！
